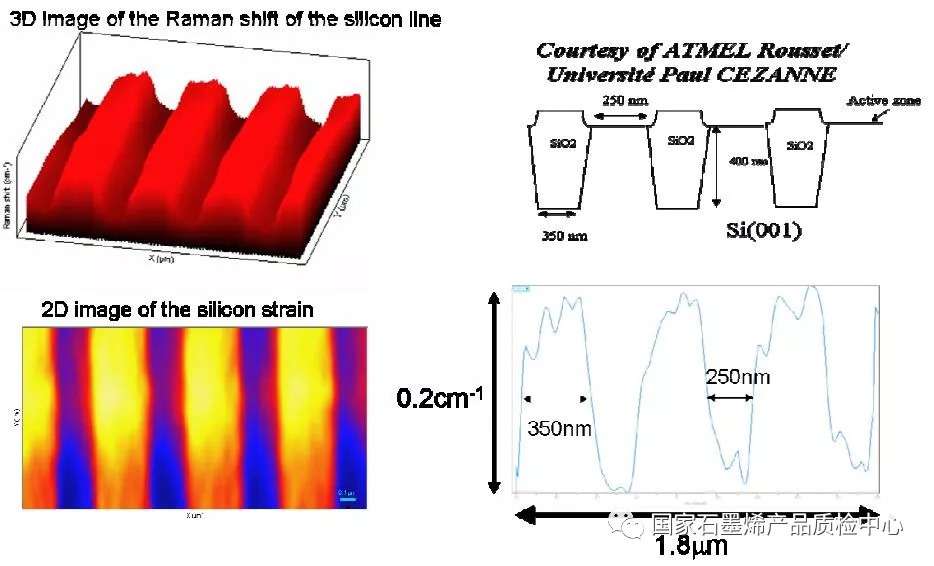

1928 年,印度科学家 C.V Raman 首先发现了Raman效应。拉曼光谱是物质结构的指纹光谱,另外,可以通过光谱校正,得到准确的应力大小和浓度分布 ,得到准确的应力大小和浓度分布。
优势

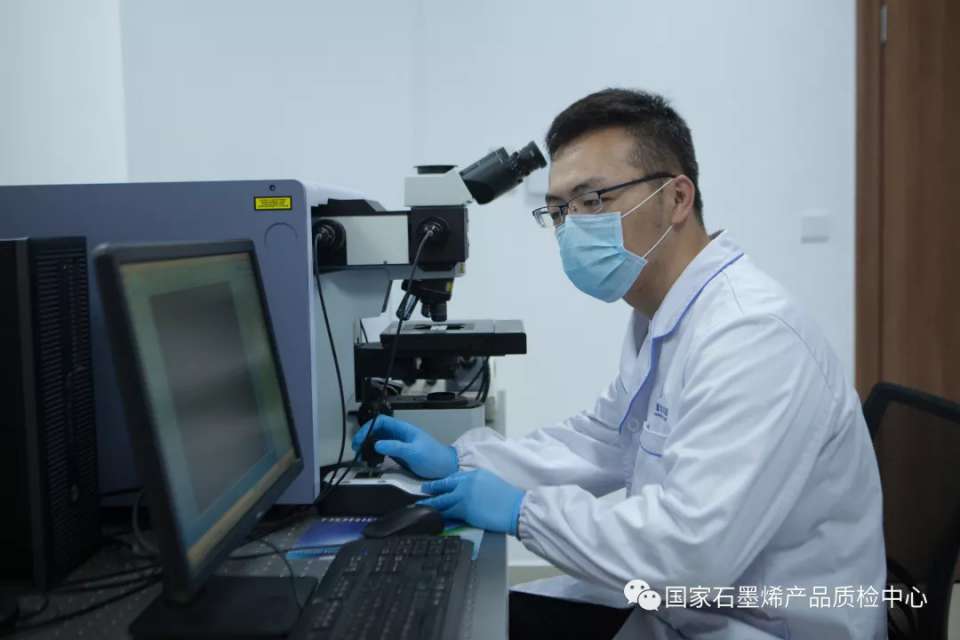

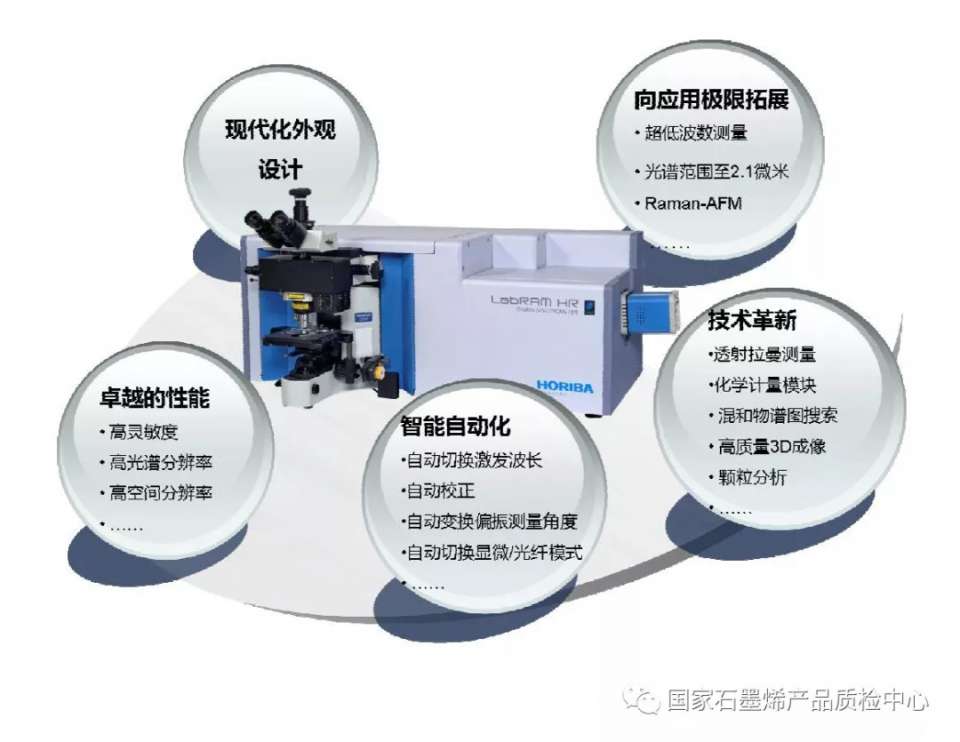

国家石墨烯产品质检中心引进的拉曼光仪为HORIBA公司的LabRAM HR Evolution,该款设备将高性能和智能自动化融为一体,并开发出诸多独特功能,不仅适合高端研究,也成为常规分析的有力工具。
主要应用领域
① 材料学;
② 地质学 /矿物学 /宝石鉴定;
③ 生命科学;
④ 考古;

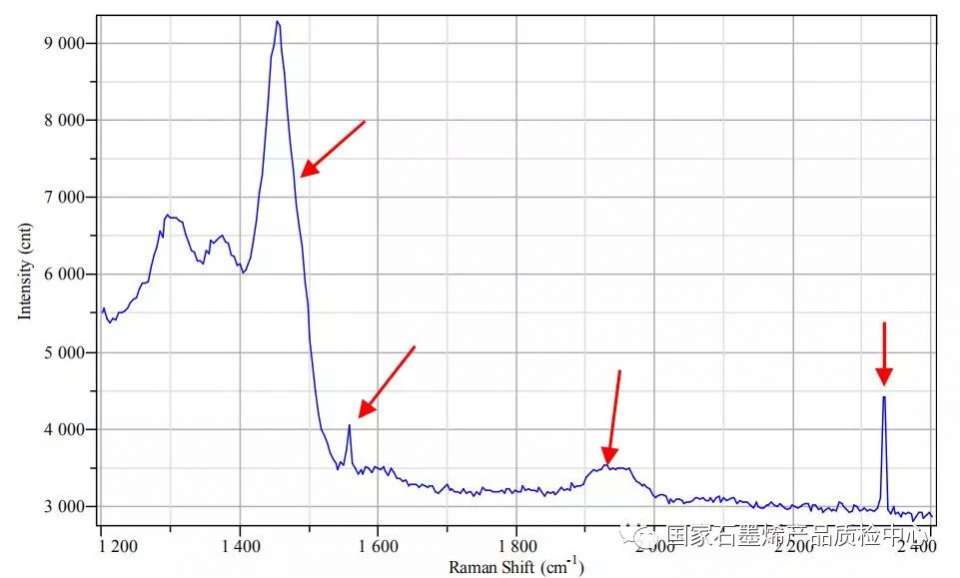

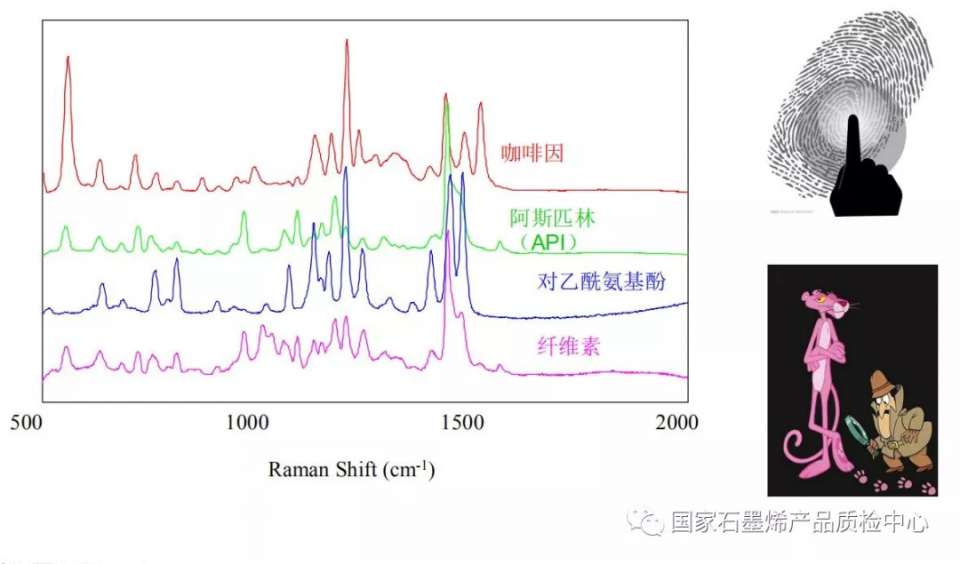

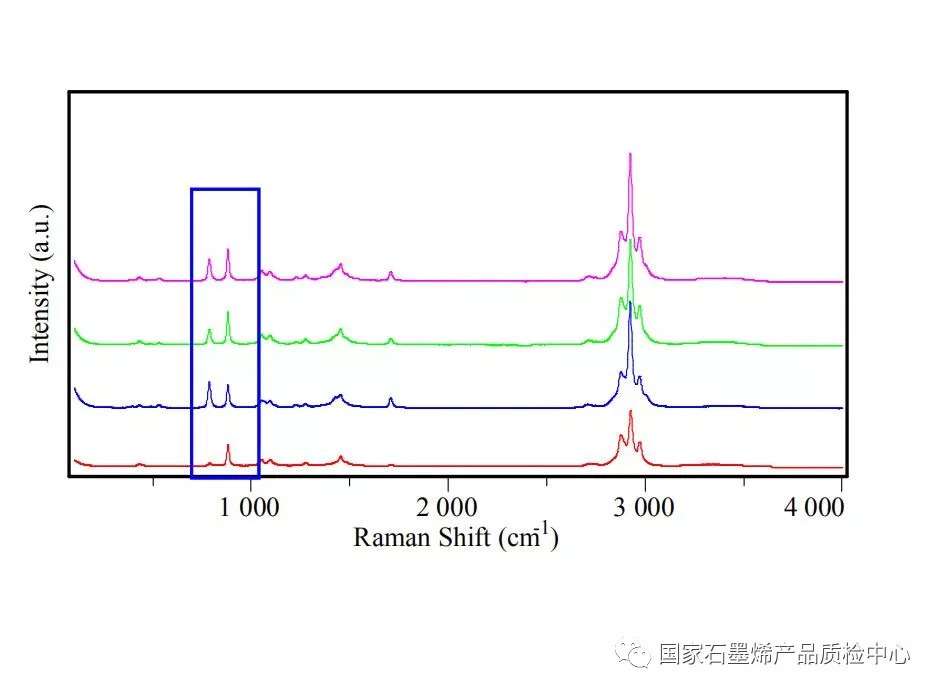

⑤法庭科学:违禁药品检查 ;区分各种颜料,色素 ,油漆 ,纤维等;爆炸物的研究;墨迹研究 ;子弹残留物和地质碎片研究 。
LabRAM HR Evolution
主要参数样品检测
光谱仪焦长 | 300mm, 460mm, 800mm多种可选 |
通光效率 | ≥ 30% |
光谱范围 | 200 – 1000纳米,可扩展至1.6微米 |
光谱分辨率 | 好于0.4波数(和波长相关) |
空间分辨率 | 横向好于1微米,纵向好于2微米 |
低波数测量 | 100、80、50、30波数可选。 |
★优良的光谱分辨率★

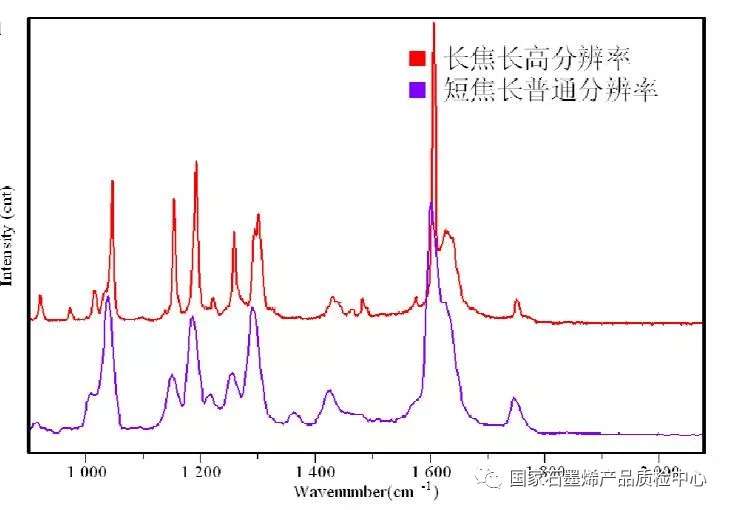

光谱分辨率是拉曼光谱仪的重要指标。高光谱分辨率可以获得更准确的谱峰位置,并能区分彼此靠近的谱峰。光谱仪的焦长对于光谱分辨率有着极其重要的影响。
LabRAM HR Evolution 的焦长为 800mm,是单级拉曼光谱仪中焦长最长的。LabRAM HR Evolution 在单级拉曼系统中具有最高光谱分辨率。
长焦长
★真共焦设计★
中心的拉曼光谱仪采用共焦设计,在空间上有真实针孔存在,目的是为了更好的滤除焦点以外的信号。共焦孔径连续可调,可在几微米到 1000 微米连续变化,使得共焦实验非常简单,也非常容易达到极限空间分辨率,以满足不同样品的测试需求。针孔共焦技术可实现良好的三维滤波作用,有效抑制荧光的干扰,从而获得更好的信噪比。
真共焦
★优良的空间分辨率★
HR Evolution 的光路是按照 100X 物镜优化的,其共焦设计在保证高灵敏度的同时,达到“空间分辨率横向好于 1µm,纵向好于 2µm”的极限分辨。
空间分辨率
★优良的光谱仪灵敏度★
优质的光学元件(光栅、反射镜、CCD)和稳定的光路设计都给 LabRAM HR Evolution 带来了优良的灵敏度。对于拉曼光谱仪,可使用硅的三阶拉曼峰这一弱信号,计算其信噪比作为灵敏度。上图为硅的拉曼峰,信噪比好于 20:1 ,四阶峰清晰可见。
灵敏度
★ 全新的 LabSpec6 软件★

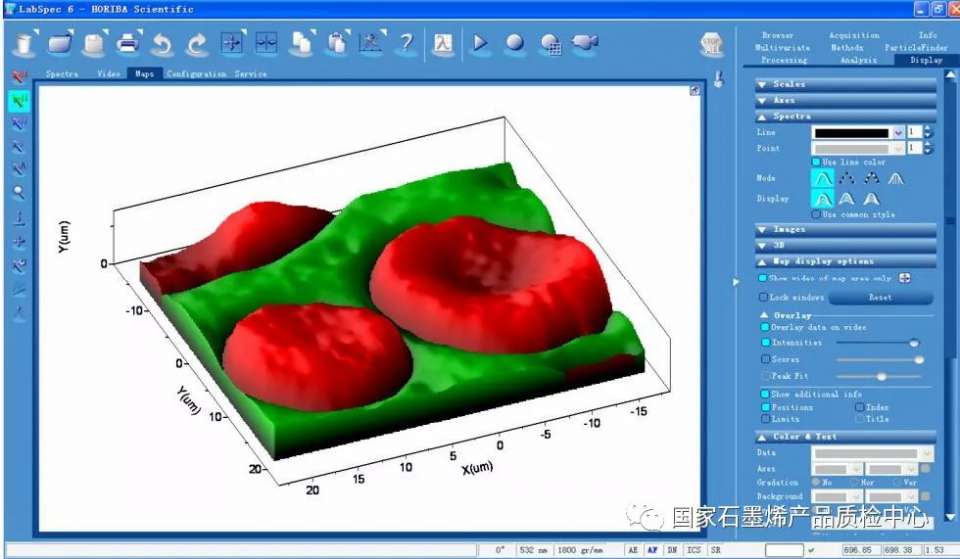

LabRAM HR Evolution 使用了光谱分析软件包—LabSpec 6。该软件可提供完备的仪器操作和数据处理功能,以获得快速可靠的结果。它操作简单,分析功能强大,可完成从基础光谱采集到高光谱共焦成像这一整套实验操作。
LabSpec6
★拉曼光谱在石墨烯领域的应用★
单层石墨烯通常是 2D 峰强于 G 峰,且 2D 峰是单峰。少多层石墨烯的 2D 峰会弱于 G峰,且 2D 峰由多个峰重叠而成。质量好的石墨烯通常 D 峰很弱或几乎没有。下图是 Si 片上石墨烯薄膜的成像分析结果,显微图像上黑点区域缺陷较严重,如成像图中的红色区域,其特征谱见红色谱线。图中大部分区域的 2D 峰弱于 G 峰,见绿色区域,只有蓝色区域的2D 峰强于 G 峰。
石墨烯领域
拉曼光谱应用于珠宝鉴定领域

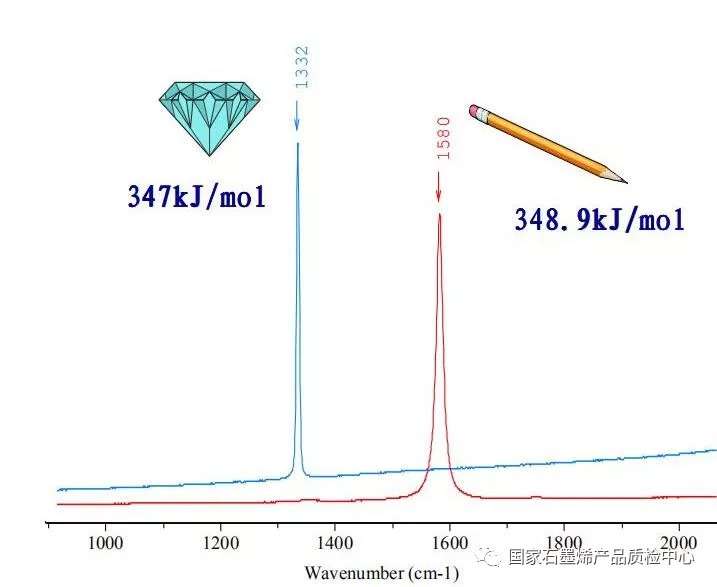

钻石与石墨拉曼谱图比对
